TR42


Контроль температуры, датчик, реле защиты для трансформаторов среднего напряжения

TR42 - это реле контроля, управления и датчика температуры (реле защиты трансформатора 49) для 3-фазных трансформаторов из литой смолы / сухого типа любого напряжения (кВ) и уровня мощности (кВА). Его основные функции заключаются в выполнении действий в реальном времени в соответствии с к датчикам температуры обмоток трансформатора и индивидуальному программированию, например, включение / выключение охлаждающего вентилятора, сигнализация или отключение. Коммуникационный порт RS485 включен.


Наше реле защиты трансформатора (49 реле) для контроля температуры сухого трансформатора или трансформатора с литой изоляцией, с 4 датчиками PT100 и управлением вентиляторами, помогает в жаркие дни или при сценариях перегрузки по току для достижения большего кВА, избегая перегрева. Трехфазные электрические трансформаторы на напряжение> 10 кВ, внутри или вне помещений. Отличная альтернатива сенсорам ptc.

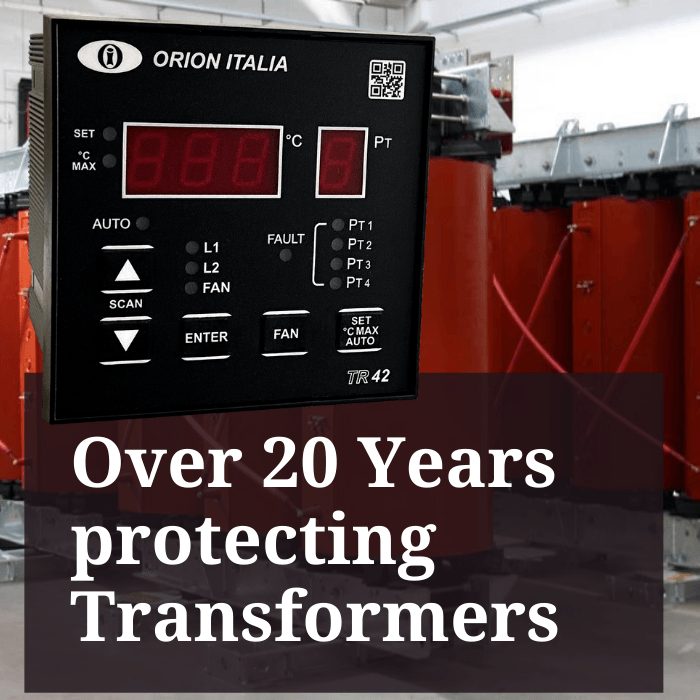

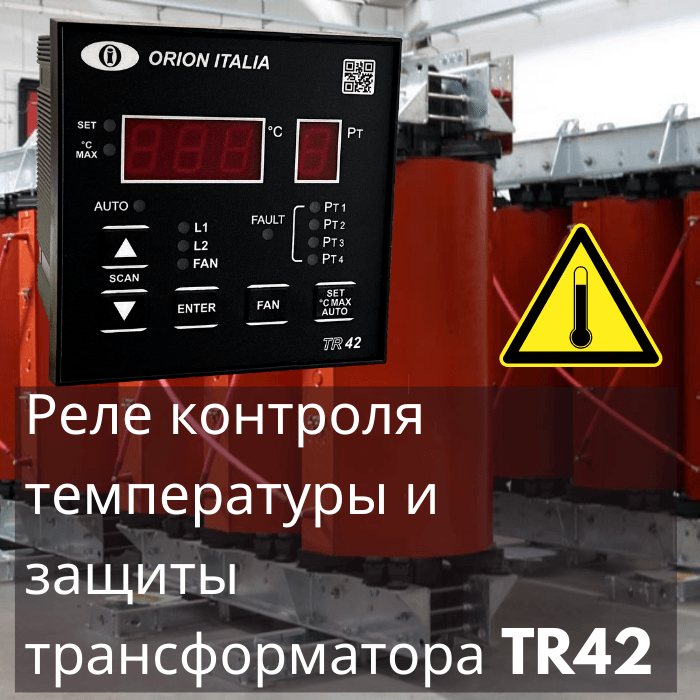

Защита трансформатора, температурная защита трансформатора с литой изоляцией.

Функции

  • 4 входа RTD PT100 (3 провода)
  • Отображение фактической температуры
  • Отображение и сохранение максимальной температуры каждого RTD
  • 3 программируемых выходных контакта от 0 ° до 220 ° C уровень 1, уровень 2 и управление ВЕНТИЛЯТОРОМ
  • Автоматический и всегда включенный режим вентилятора.
  • Контакт аварийной сигнализации отказа TR-42 или отключения PT 100
  • Автоматический запуск вентилятора каждую неделю (защита подшипников)
  • Изолированный порт связи RS485
  • Выход 4-20 мА, соответствующий показаниям температуры

Функции и сигналы

  • 3-значный дисплей для считывания температуры
  • 1-значный дисплей для идентификации канала.
  • Светодиод неисправности для немедленного считывания статуса
  • Светодиодные индикаторы состояния выходных реле
  • Функция проверки дисплея
  • Меню, защищенное паролем
  • Автосканирование каждого входного канала

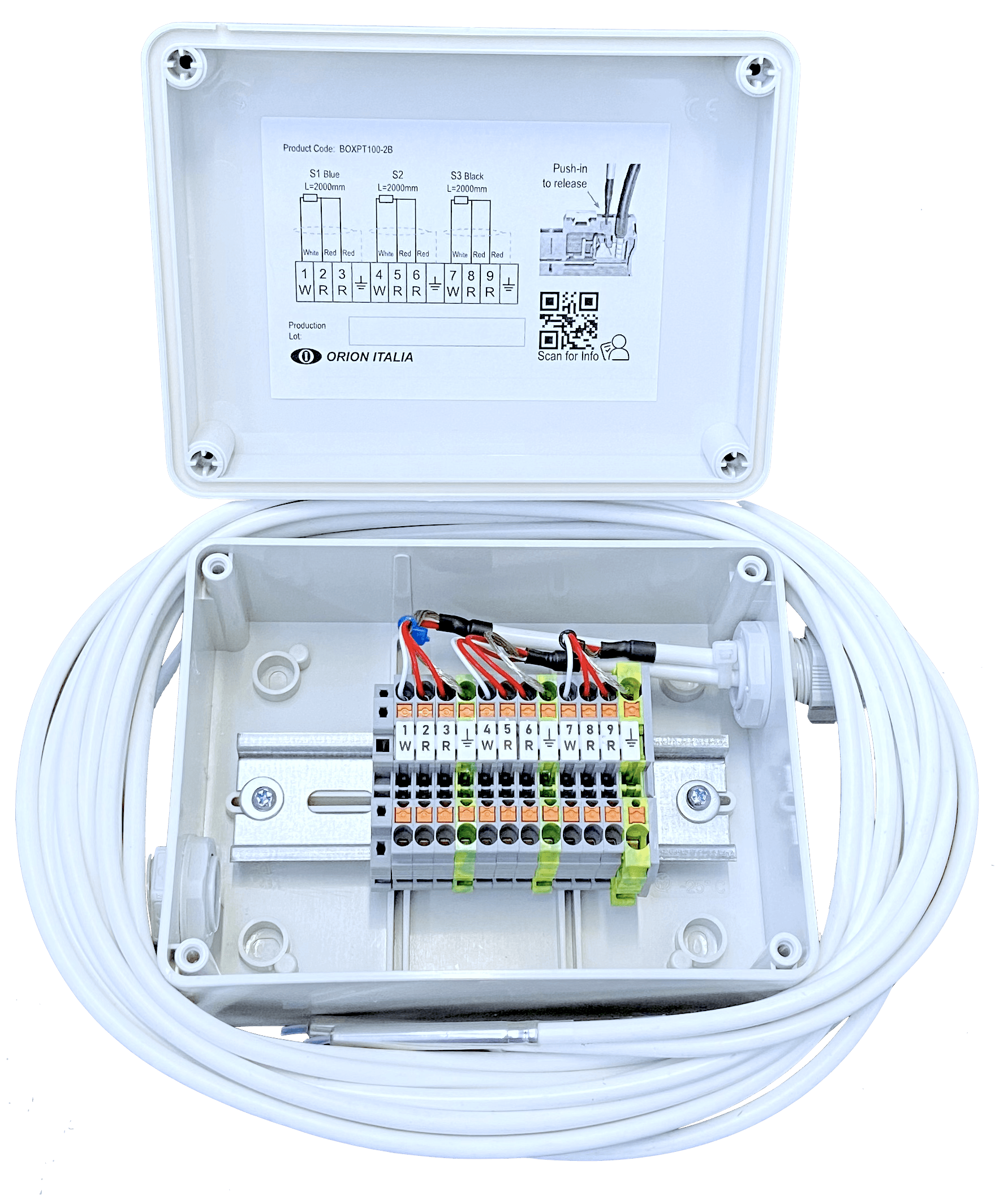

Датчик температуры PT100

PT100 Входы

  • 4 программируемых входа PT100
  • Выберите между 3 или 4 входными каналами
  • 3-х жильный кабель датчика PT100
  • Диапазон от -10 до 240 ° C
  • Обнаружение короткого замыкания или обрыва цепи
  • Выделенный светодиод для состояния входа

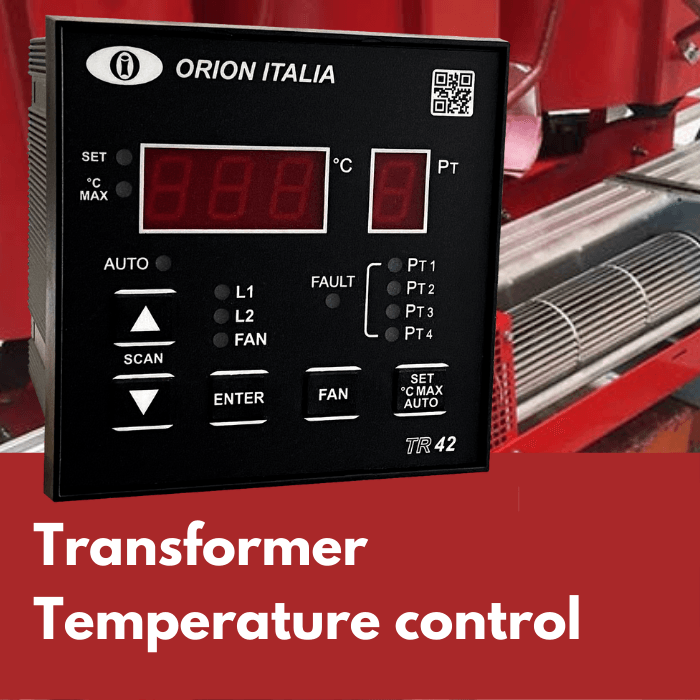

Контроль температуры трансформатора

Управление вентилятором

  • 1 программируемое выходное реле для управления вентилятором
  • Выберите между 3 или 4 входными каналами
  • Программируемый еженедельный запуск вентилятора для защиты подшипников

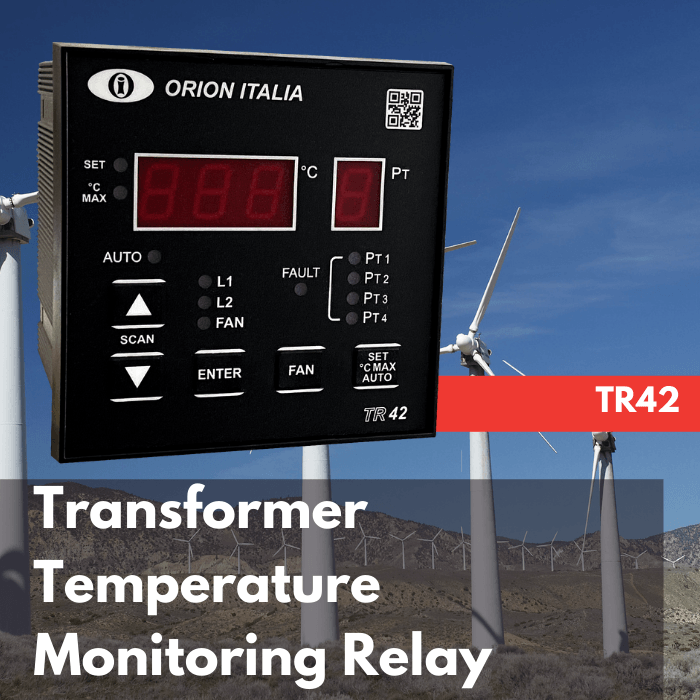

Реле контроля температуры трансформатора

Коммуникация

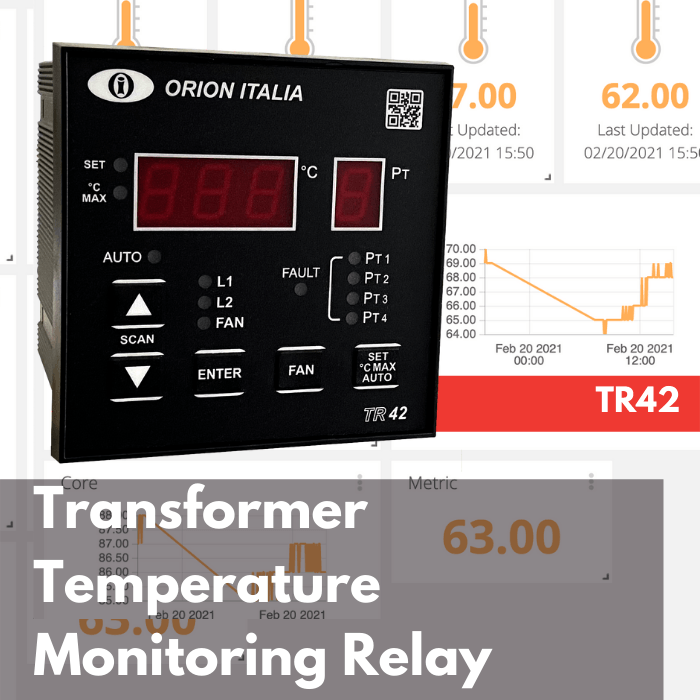

Коммуникационные возможности доступны в TR42, соединяющем порт RS485 в сети, управляемой устройством супервизора (ПК). Используемый протокол - Modbus RTU. Подключения должны выполняться экранированными витыми проводами.


Идеально подходит для удаленного облачного наблюдения.

температуры

4-20mA Вывод

Программируемый выход 4-20 мА:


  • 1 выбранный RTD
  • Сканирование всех RTD
  • Только самый высокий из всех RTD1
  • Выбираемая выходная нагрузка
  • Заводская калибровка с функцией калибровки в полевых условиях
  • Цифро-аналоговая прецизионная схема
  • Совместим с большинством ПЛК на рынке

Технические характеристики

Downloads
  • Шкала: -10 ÷ +240 ° C
  • Точность: ± 1% полной шкалы. ± 1 цифра
  • Настройки: L1, L2, FAN: 0 ÷ 220 ° C.
  • Напряжение питания: 24-240 В постоянного / переменного тока (50-60 Гц), -15%, + 10%
  • Максимальная потребляемая мощность: 4 ВА или 4 Вт
  • Входы: 4 платиновых датчика PT100 с 3 проводами. Максимальное сопротивление провода 500 Ом.
  • Выходы: ВЕНТИЛЯТОР: нормально открытый, Imax 16A 240Vac / 24Vdc резистивная нагрузка (7A непрерывно) / 1HP 240Vac. L1, L2: переключение 5A (нет) рез. нагрузка 250 В переменного тока.
  • НЕИСПРАВНОСТЬ: 5A (н.з.)
  • Рабочая температура: 0 ÷ 50 ° C
  • Температура хранения: –20 ÷ 70 ° C.
  • Относительная влажность: 90% (без конденсации)
  • Выработка: 48 часов
  • Выдерживаемое напряжение диэлектрика: 2 кВ переменного тока, 60 с
  • Конструкция: в соответствии со стандартами VDE, UL, CEI.
  • Клеммная колодка: выкатные клеммы для кабелей 4 мм² (12 AWG).
  • Рама: из самозатухающего АБС с фронтальной защитой (IP54).
  • Монтаж: фиксируется в конструкции с помощью хомутов и винтов.
  • Размеры: 96x96x114 мм Вырез: 91-0,5x 91-0,5 мм (± 0,5 мм)
  • Вес: 500 грамм
  • Коммуникационный порт: Изолированный RS-485, изоляция 1500 В постоянного тока.
  • Протокол связи: MODBUS RTU, функции: 03ч, 04ч, 05ч, 06ч, 10ч.
  • Выход 4-20 мА: Внутренний источник питания 15 В постоянного тока, макс. Падение напряжения 10 В, напряжение изоляции 1500 В постоянного тока. Диапазон: 0 ° C ÷ 240 ° C. Точность: ± 1% полной шкалы. Внешний источник питания не требуется.

Как заказать

Есть всего 2 версии продукта

TR42CM

Коммуникационный порт RS485

TR42AD

Коммуникационный порт RS485 + 4-20mA output + Buzzer

Аксессуары

  • Датчик PT100
  • Распределительная коробка с PT100
  • Панель управления температурой
Реле контроля температуры трансформатора

применение

  • Реле датчика температуры

    TR42 - это реле датчика температуры для трансформатора сухого типа (из литой смолы) и любого уровня мощности (кВА) или напряжения (кВ), это реле температуры поддерживает 4 датчика PT-100 с 3 проводами. Для внутреннего или наружного применения обращайтесь к нашим техническим специалистам. Наш продукт несовместим с датчиками PTC. Это реле датчика температуры оптимизировано для ANSI 49 (перегрев) вследствие перегрузки по току. Управление вентилятором также доступно на всех моделях.

  • Реле контроля температуры

    Реле контроля температуры TR42 может удаленно передавать записи контроля температуры каждой обмотки трансформатора через порт связи. Очень важно для ANSI 49 (перегрев) и перегрузки по току. Датчики PT-100 и состояние вентиляторов также контролируются дистанционно, особенно при установке на открытом воздухе или в помещении. Сухого типа (литье) на любом уровне мощности (кВА) или напряжения (кВ)

  • Реле контроля температуры

    Наше реле контроля температуры TR42 было разработано с учетом требований реле защиты трансформатора в дополнение к функциям управления, таким как управление вентилятором для снижения температуры из-за сверхтоков. Отключение выключателя - еще одна функция, позволяющая избежать опасного перегрева, что помогает системе противопожарной защиты трансформатора.

  • 49 Реле Защиты

    Реле защиты ANSI function 49 Обычно используется для обозначения этого типа устройства температурной защиты для реле, которые предотвращают (косвенно) сверхтоки, перегрев или даже защиту от пожара, контролируя и контролируя температуру обмоток трансформаторов в моделях с литой изоляцией (сухого типа).

  • Реле температурной защиты трансформатора

    Существует широкий ассортимент реле температурной защиты трансформатора в зависимости от типа трансформатора и его мощности, а также различные методы защиты, наше реле TR42 предназначено для воздушных трансформаторов (сухого типа, литая смола), температурная защита (ANSI 49) основана на При контроле с помощью датчиков PT-100 в обмотках трансформатора реле контролирует эти параметры и выполняет управление вентилятором, сигнализацию или аварийное отключение, как запрограммировано.
