Dispersione a terra ELR e Relè di guasto a terra
RD1 ELR
Dispersione a terra ELR e Relè di guasto a terra

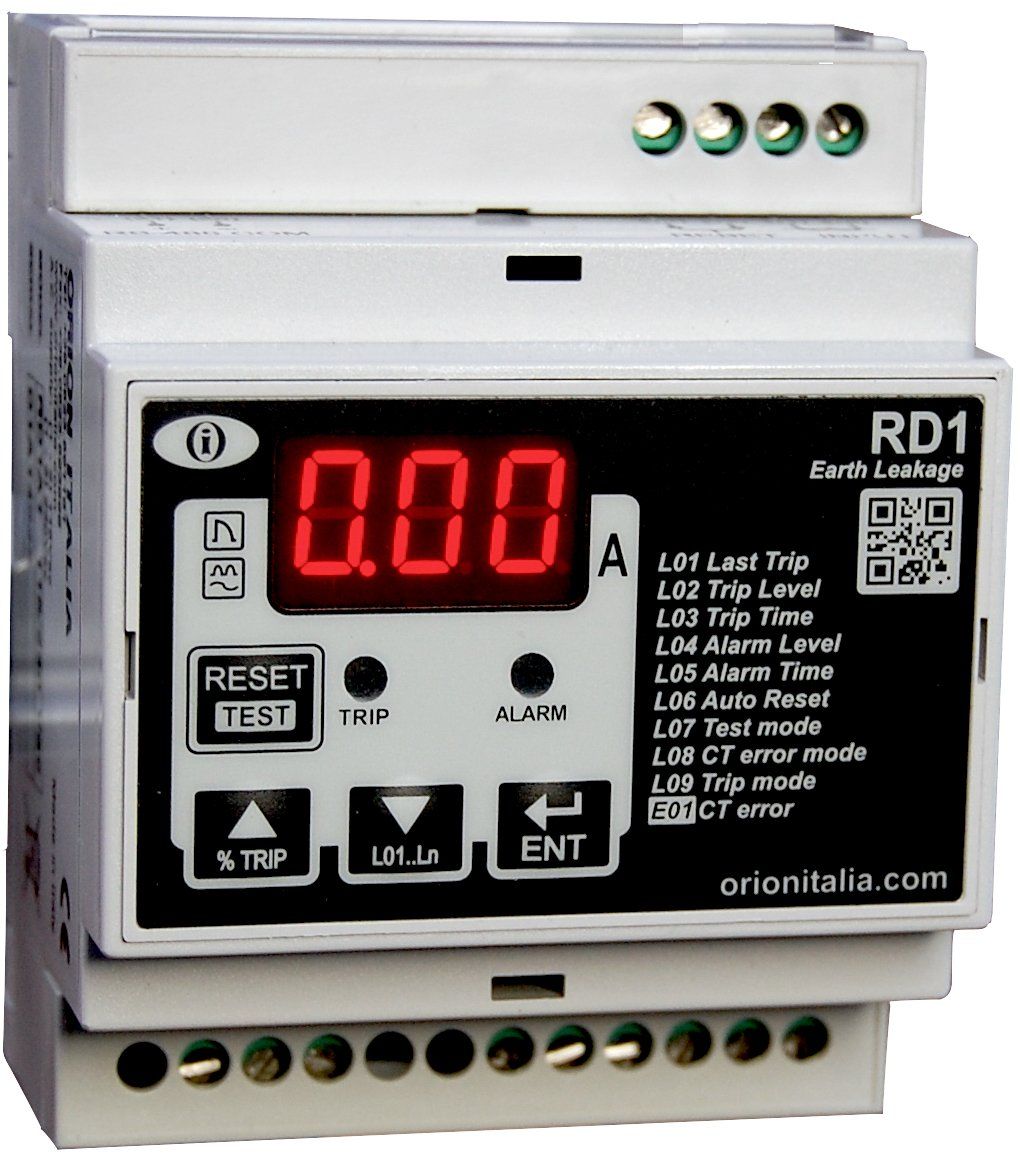

Earth Leakage Relay RD è un dispositivo di protezione elettronico basato su microprocessore progettato per rilevare dispersioni di corrente di basso livello.
TCaratteristica fondamentale del RD è quella di consentire il controllo preventivo dell'isolamento del sistema con visualizzazione continua della corrente di dispersione verso terra ottenuta mediante l'utilizzo di un trasformatore di corrente ad anello.
La comunicazione Modbus lo è
a disposizione.
Documenti PDF
Opzioni
TIPO - CODICE
NUCLEO APERTO - TARDXXX-AS
NUCLEO CHIUSO - TARDXXX-CS
Protezione
- (64) Protezione selettiva della corrente di terra in tempo e corrente
Funzionalità
- Visualizzazione digitale della corrente di dispersione verso terra in Ampere o in percentuale del livello di intervento.
- Regolazioni di corrente indipendenti per allarme e intervento da 30 mA a 10 A.
- Regolazioni temporali indipendenti per allarme e intervento, da 0,03 a 5 sec.
- 2 Relè di uscita: TRIP e ALARM, modalità “latch” o “pulse”.
- Funzione di servizio (relè di allarme).
- Indicazione e memorizzazione della massima corrente di guasto in una memoria non volatile.
- Ripristino manuale o automatico. Il ripristino automatico va in blocco dopo 3 manovre automatiche in un periodo di tempo inferiore a 9 minuti.
- Ingresso reset remoto.
- Pulsante di test per relè di uscita e led.
- Controllo continuo del collegamento del cablaggio del TA.
- Elevata immunità ai disturbi esterni e ai componenti delle correnti armoniche.
- La sua funzione è garantita anche con correnti alternate sinusoidali e continuamente pulsanti.
- Menu sul pannello frontale.
Accessori per la famiglia RD
Trasformatori di corrente
